Faraday Cup

Ionenstrommessung

Der Faraday-Cup FCB, angeschlossen an einen Source-Meter, wird verwendet, um geladene Teilchenströme zu sammeln und zu messen, wie sie beispielsweise von einer Ionenquelle emittiert werden.

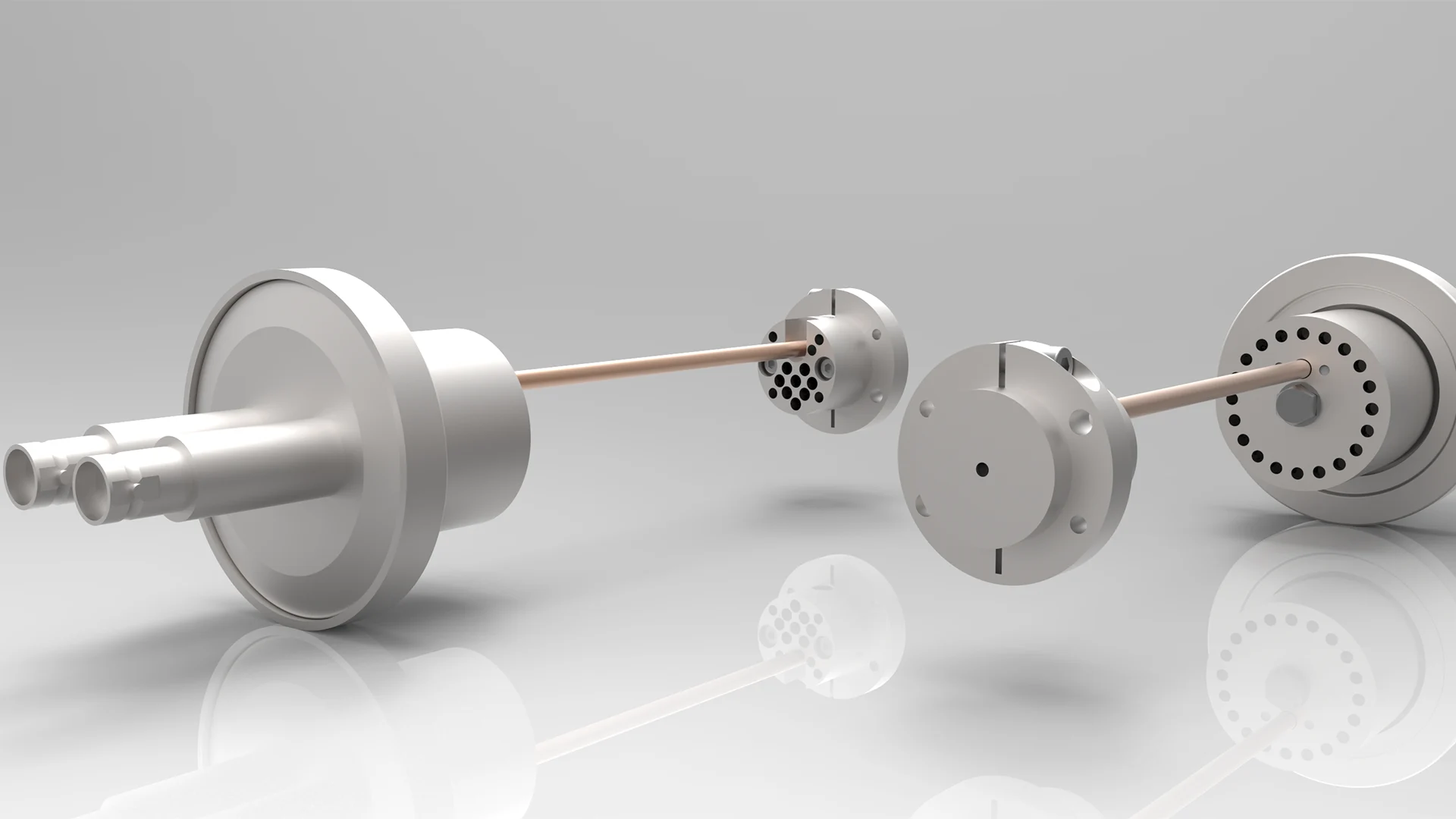

Der FCB ist auf einen standardisierten Vakuumflansch montiert, was eine einfache Befestigung am Vakuumsystem ermöglicht. Der Faraday-Cup ist UHV-kompatibel (ultrahochvakuumtauglich) und besteht aus einem hohlen Edelstahlzylinder, der an der Basis verschlossen ist und über eine passend dimensionierte Öffnung zum Sammeln der Elektronen oder Ionen verfügt.

Der FCB hat standardmäßig einen Apertur-Durchmesser von 2,0 mm. Kundenspezifische Apertur-Größen sind jedoch verfügbar. Der Faraday-Cup ist elektrisch direkt mit zwei BNC-Buchsen verbunden, die dann an ein Source-Meter angeschlossen werden können.
